Hotspot - Linux perf性能分析GUI工具

本项目是KDAB公司的一项研发工作,旨在创建一个独立的性能数据GUI工具。我们的首要目标是围绕Linux perf提供一个类似KCachegrind的用户界面。展望未来,我们计划在这个框架下支持各种其他性能数据格式。

目录

• 截图
  • 数据可视化
  • 时间线
  • 记录数据
• 获取Hotspot
  • ArchLinux
  • Debian / Ubuntu
  • Gentoo
  • Fedora
  • 适用于任何Linux发行版:AppImage
• 构建Hotspot
• 使用方法
  • 离线CPU分析
  • 嵌入式系统
  • 导入导出
  • 跟踪点
  • 反汇编器
• 已知问题
  • 回溯问题
  • debuginfod
  • 缺失功能
  • 无需超级用户权限记录perf
  • 导出文件格式
• Qt Creator
• 许可证

截图

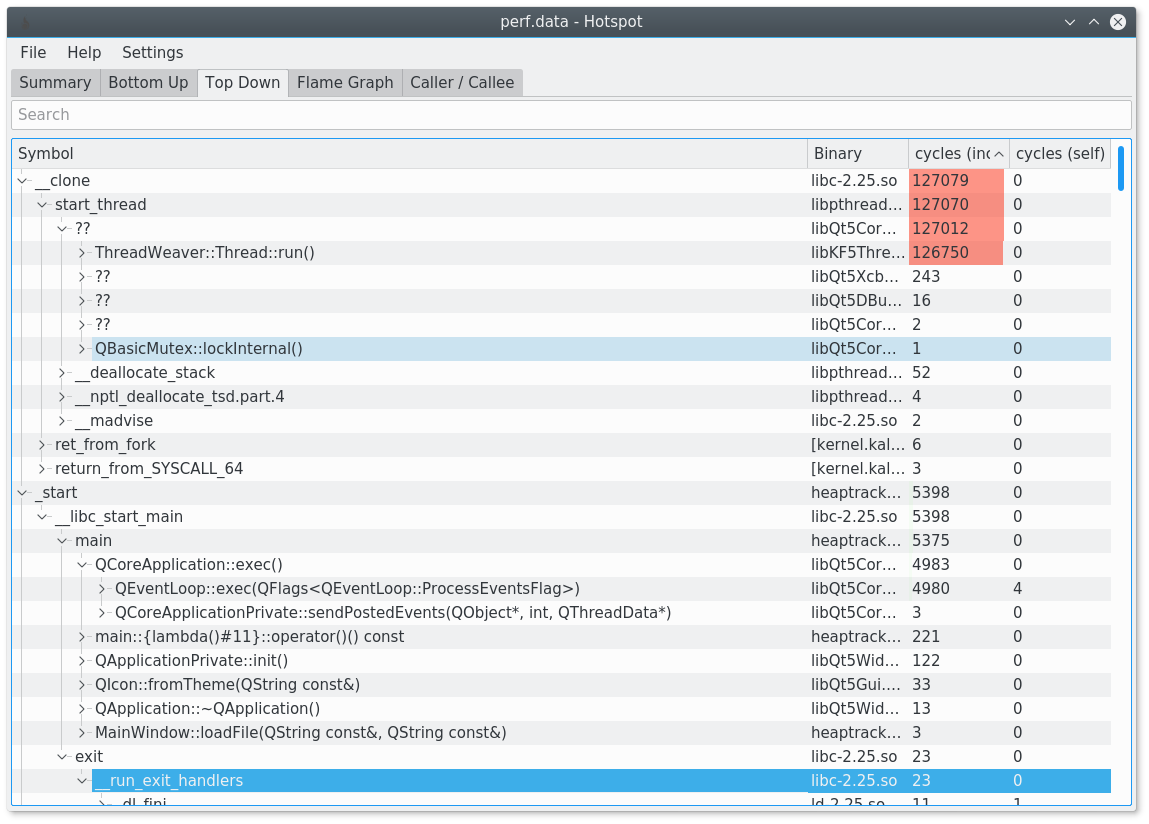

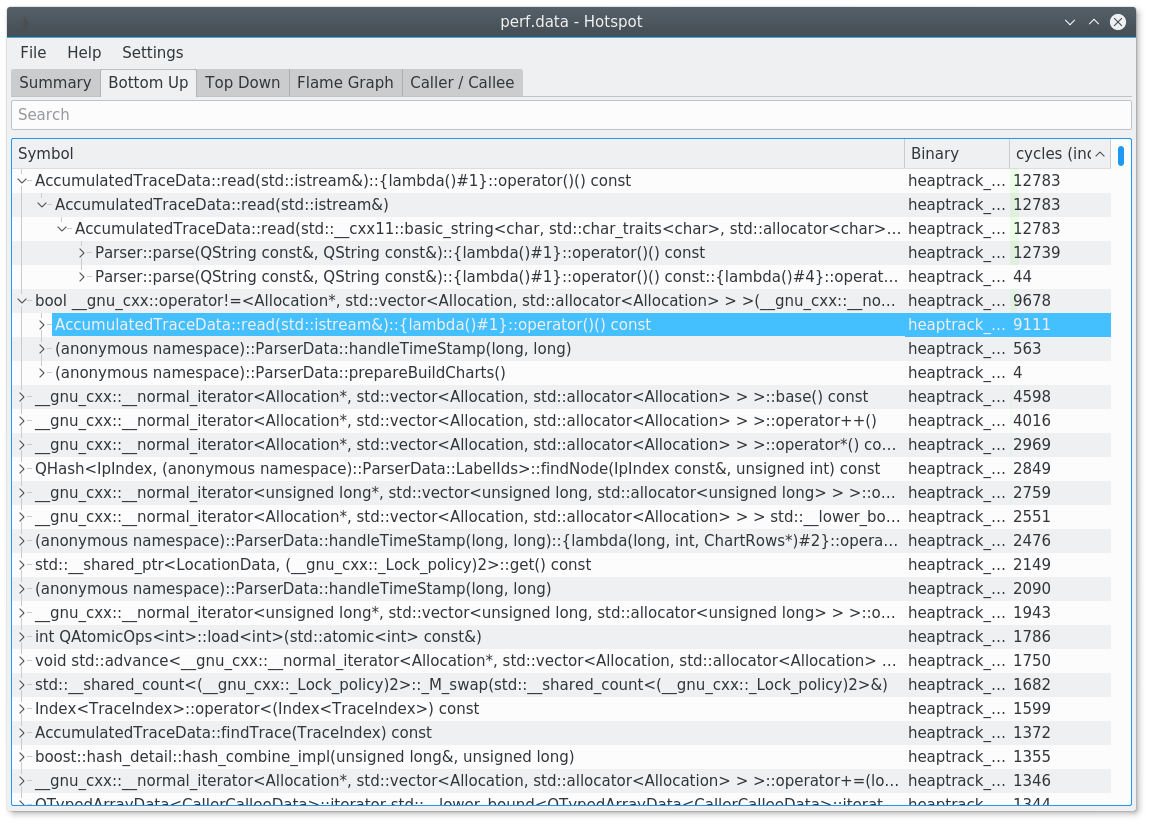

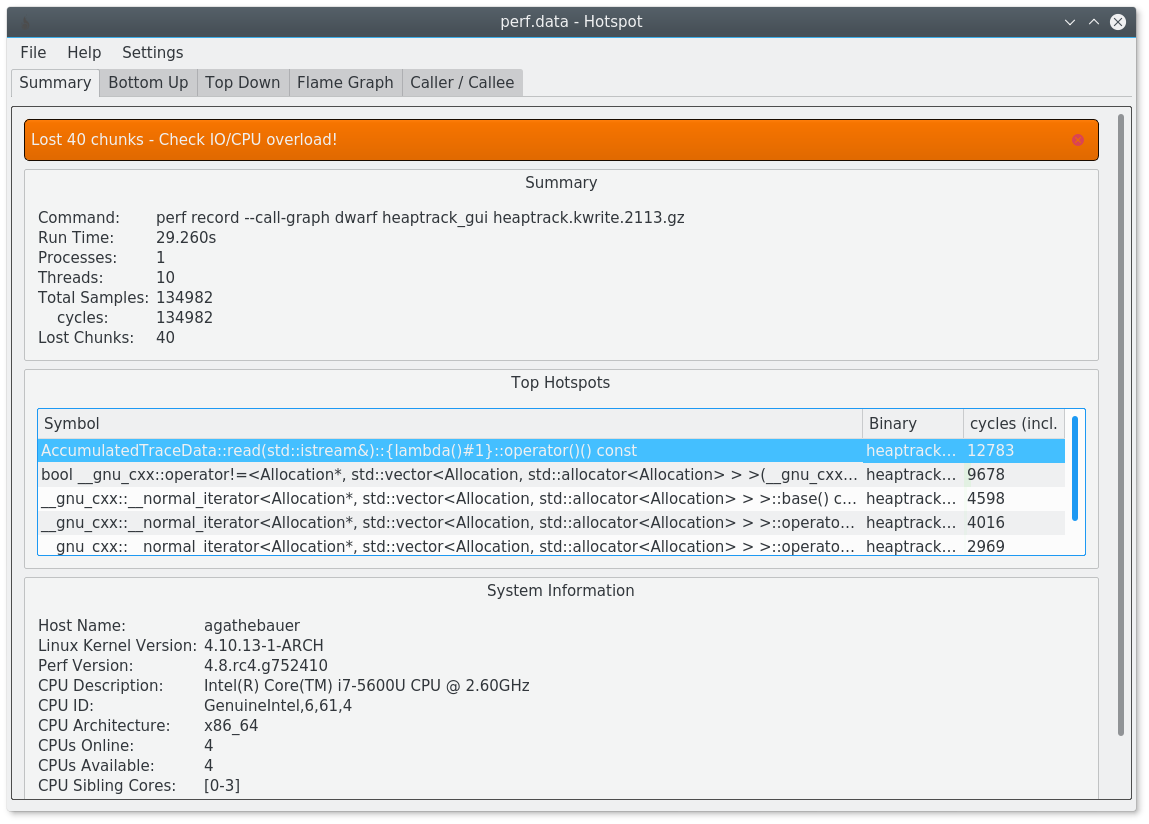

以下是展示Hotspot主要功能的一些截图:

数据可视化

Hotspot的主要功能是对perf.data文件进行图形化可视化。

注意:内联函数比非内联函数有更深的边框。

时间线

时间线允许按时间、进程或线程过滤结果。数据视图会相应更新。

记录数据

您还可以从Hotspot启动perf,以分析新启动的应用程序或附加到已运行的进程。但请注意下面的注意事项。

获取Hotspot

注意:Hotspot尚未在所有Linux发行版上打包。在这种情况下,或者如果您想使用最新版本,请使用AppImage,它可以在任何最新的Linux发行版上正常工作。

ArchLinux

Hotspot可在AUR中获得(https://aur.archlinux.org/packages/hotspot)。

Debian / Ubuntu

Hotspot可在Debian(https://packages.debian.org/hotspot)和Ubuntu (https://packages.ubuntu.com/hotspot)中获得。

Gentoo

Hotspot ebuilds可从我们的overlay获得(https://github.com/KDAB/kdab-overlay)。

Fedora

Hotspot可在Fedora中获得(https://packages.fedoraproject.org/pkgs/hotspot/hotspot/)。

适用于任何Linux发行版:AppImage

您可以前往最新发布版 或持续构建版。 在这两种情况下,您都可以在"Assets"下找到可下载的AppImage。 解压AppImage文件(对于最新发布版),然后使其可执行并运行它。

请使用最新构建以获取最新版本。如果它不工作,请报告错误并测试最新的稳定版本。

注意:您的系统库或偏好设置不会被更改。如果您想再次删除Hotspot, 只需删除下载的文件即可。在此处了解有关AppImage的更多信息。

要了解如何调试AppImage,请参阅HACKING。

构建Hotspot

从源代码构建Hotspot可以让您获得最新和最强大的版本,但您需要确保所有依赖项都可用。大多数用户可能应该从发行版包管理器或作为AppImage安装Hotspot。

对于想为Hotspot做出贡献或使用最新版本而不使用AppImage的人,可以在HACKING中找到详细说明。

使用

一般使用

首先,使用perf记录一些数据。要获取回溯,您需要启用dwarf调用图模式:

perf record --call-graph dwarf <您的应用程序>
...
[ perf record: Woken up 58 times to write data ]
[ perf record: Captured and wrote 14.874 MB perf.data (1865 samples) ]

现在,如果您在同一台机器上有Hotspot,您只需启动它即可。 它会自动打开当前目录中的perf.data文件(类似于perf report)。 或者，您可以在控制台上指定数据文件的路径：

hotspot /path/to/perf.data

命令行选项

根据您的需求，您可能想要向 Hotspot 传递额外的命令行选项。 这允许一次性设置在 GUI 中"设置"下找到的配置选项， 还允许将 Linux perf 数据文件转换为更小且可移植的 perfdata 格式 （有关详细信息，请参阅导入/导出）。 使用 --help 可以显示所有命令行选项：

用法：hotspot [选项] [文件...]
用于性能分析的 Linux perf GUI。

选项：
  -h, --help               显示命令行选项帮助。
  --help-all               显示包括 Qt 特定选项在内的所有帮助。
  -v, --version            显示版本信息。
  --sysroot <路径>         用于查找库的 sysroot 路径。
  --kallsyms <路径>        用于解析内核符号的 kallsyms 文件路径。
  --debugPaths <路径>      包含调试信息的路径的冒号分隔列表。这些路径相对于
                           可执行文件，而不是相对于当前工作目录。
  --extraLibPaths <路径>   查找库的额外路径的冒号分隔列表。
  --appPath <路径>         包含应用程序可执行文件和库的文件夹路径。
  --sourcePaths <路径>     源代码搜索路径的冒号分隔列表。
  --arch <路径>            用于解析的架构。
  --exportTo <路径>        输入数据应导出到的 .perfparser 输出文件的路径。
                           还必须给定单个输入文件。
  --perf-binary <路径>     perf 二进制文件的路径。
  --objdump-binary <路径>  objdump 二进制文件的路径。

参数：
  文件                     启动时要打开的可选输入文件，即 perf.data 文件。

离线 CPU 分析

Hotspot 支持一种非常强大的等待时间分析或离线 CPU 分析方法。 这种分析基于 Linux 调度器中的内核跟踪点。通过记录这些 数据，我们可以找到线程不在 CPU 上运行而是离线的时间差。 这可能有多种原因，所有这些原因都可以使用这种技术找到：

• 同步 I/O，例如通过 read() 或 write()
• 页面错误，例如访问 mmap() 的文件数据时
• 调用 nanosleep() 或 yield()
• 通过 futex() 等进行锁竞争
• 抢占
• 可能还有更多

通过利用内核中的跟踪点，开销是相当可控的， 我们只在进程实际被切换出去时付出代价。最值得注意的是， 当例如互斥锁操作可以直接在用户空间处理时，我们不会付出代价。

要使用 Hotspot 进行离线 CPU 分析，您需要使用非常具体的命令记录数据：

perf record \
    -e cycles \                             # 在线 CPU 分析
    -e sched:sched_switch --switch-events \ # 离线 CPU 分析
    --sample-cpu \                          # 跟踪代码在哪个核心上执行
    -m 8M \                                 # 减少事件丢失的可能性
    --aio -z \                              # 减少磁盘 I/O 开销和数据大小
    --call-graph dwarf \                    # 我们肯定需要回溯
    <您的应用程序>

或者，您可以在 Hotspot 集成的记录页面中使用离线 CPU 复选框。

在分析过程中，您可以在"cycles"成本视图（用于在线 CPU 数据） 和"离线 CPU 时间"成本视图（用于等待时间分析）之间切换。通常，您会想要 在两者之间切换，例如找到可能需要进一步并行化的代码位置 （另请参阅 Amdahl 定律）。

"sched:sched_switch"成本也会显示给您。但在我看来，这不太 有用，因为它只表示调度器切换的次数。中间的时间长度 通常对我来说更有趣 - 这就是在"离线 CPU 时间"指标中向您展示的内容。

嵌入式系统

如果您在嵌入式系统上记录，您会希望在开发机器上使用 Hotspot 分析数据。 为此，请确保您的 sysroot 包含解析所需的调试信息（见下文）。 然后在嵌入式系统上记录数据：

embedded$ perf record --call-graph dwarf <您的应用程序>
...
[ perf record: 被唤醒 58 次以写入数据 ]
[ perf record: 捕获并写入了 14.874 MB perf.data（1865 个样本）]
embedded$ cp /proc/kallsyms /tmp/kallsyms # 将伪文件转换为真实文件

即使您的嵌入式机器使用与主机不同的平台也没关系。在您的 主机上，然后执行以下步骤来分析数据：

host$ scp embedded:perf.data embedded:/tmp/kallsyms .
host$ hotspot --sysroot /path/to/sysroot --kallsyms kallsyms \
              perf.data

如果您手动从 sysroot 外部的路径部署了应用程序，请执行以下操作：

host$ hotspot --sysroot /path/to/sysroot --kallsyms kallsyms --appPath /path/to/app \
              perf.data

如果您的应用程序还使用 sysroot 和 appPath 之外的库，请执行以下操作：

host$ hotspot --sysroot /path/to/sysroot --kallsyms kallsyms --appPath /path/to/app \
              --extraLibPaths /path/to/lib1:/path/to/lib2:... \
              perf.data

最坏的情况下，如果您还在非标准位置使用拆分调试文件，请执行以下操作：

host$ hotspot --sysroot /path/to/sysroot --kallsyms kallsyms --appPath /path/to/app \
              --extraLibPaths /path/to/lib1:/path/to/lib2:... \
              --debugPaths /path/to/debug1:/path/to/debug2:... \
              perf.data

导入导出

perf.data 文件格式不是自包含的。要分析它，您需要访问 被分析进程的可执行文件和库，以及调试符号。 这使得在机器之间共享这些文件变得麻烦，例如，为了获得 同事的帮助来调查性能问题，或用于错误报告目的。

Hotspot 允许您导出分析后的数据，这些数据是完全自包含的。 可以通过"文件 > 另存为"菜单操作访问此功能。然后数据 保存在自包含的 *.perfparser 文件中。要将数据重新导入 Hotspot， 只需直接打开该文件，替代原始的 perf.data 文件即可。

作为替代方案，您也可以使用 --exportTo 选项从命令行执行导出（无需 GUI， 因此也可用于自动化构建）。

**注意：**文件格式尚未稳定。这意味着由一个版本的 Hotspot 导出的数据 只能由同一版本读回。这个问题将在未来解决，时间允许的话。

跟踪点

Hotspot 目前只在时间线中显示跟踪点的名称。

反汇编器

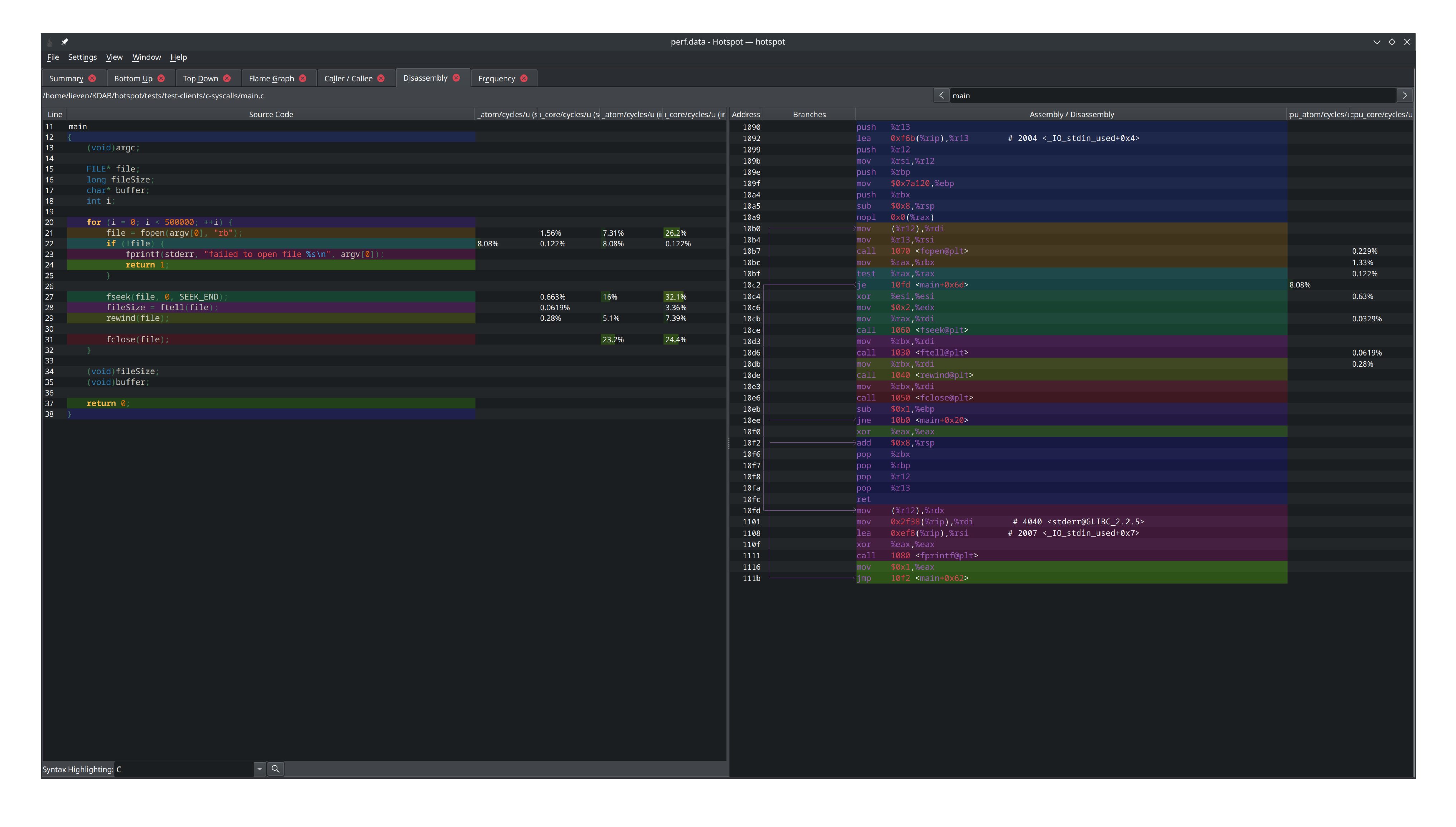

Hotspot包含一个反汇编器，可以显示每条指令的成本。反汇编器使用颜色来指示哪些汇编行对应哪些源代码行。

为了更容易导航，您可以简单地点击一行，另一个视图就会跳转到该位置。您可以通过双击来跟踪函数调用。在源代码视图中，您可以按Ctrl+F或点击搜索图标来打开搜索窗口。

如果您的源文件在不同的目录中，可以使用--sourcePaths或设置来告诉反汇编器在那里搜索源代码。

已知问题

如果上述功能出现问题，导致输出的可用性不如perf report，请在GitHub上报告问题。 话虽如此，以下是一些人们可能会遇到的已知问题：

回溯失败

为生成回溯而展开堆栈是一门深奥的技术，可能会以多种方式出错。Hotspot依赖于perfparser（见下文），而perfparser又依赖于elfutils的libdw来展开堆栈。这在大多数情况下工作得很好，但仍可能出错。最明显的是，在以下情况下展开将失败：

• perf.data文件引用的ELF文件（即可执行文件或库）丢失
  • 要解决此问题，请尝试使用以下CLI参数之一，让Hotspot知道在哪里查找ELF文件：
    • --debugPaths <paths>：当您在非标准位置有拆分的调试文件时使用此选项
    • --extraLibPaths <paths>：当您在记录后将库移动到其他位置时使用此选项
    • --appPath <paths>：这是上述两个字段的组合。该路径会被递归遍历，寻找调试文件和库。
    • --sysroot <path>：当您尝试检查在嵌入式平台上记录的数据文件时使用此选项
• ELF文件缺少调试信息
  • 要解决此问题，请从您的发行版安装调试包
  • 或者以"带调试信息的发布"模式编译代码，即确保您的编译器使用类似-O2 -g的选项。您需要重复perf record步骤
  • 可能上述两种方法都不适合您，例如当库是闭源的并由第三方供应商提供时。在这种情况下， 您可能会幸运地发现库包含帧指针。如果是这样，那么尝试从当前git主分支构建elfutils（您需要提交a55df2c1，它应该是0.170的一部分）。 这个版本的elfutils将在缺少调试信息时尝试回退到帧指针进行展开。
• 您的调用栈太深

  • 默认情况下，perf record只复制部分栈到数据文件。这可能导致非常深的调用栈在某个点被截断的问题。这个问题会破坏Hotspot中的自上而下的调用树，如在自上而下视图或火焰图中可视化的那样。要解决此问题，您可以尝试增加栈转储大小，即：

    perf record --call-graph dwarf,32768


    请注意，这可能会显著增加perf.data文件的大小 - 请谨慎使用。另外也请查看man perf record。

  • 对于某些场景，递归函数调用simply无法展开。另请参见 https://github.com/KDAB/hotspot/issues/93

debuginfod

Hotspot支持通过debuginfod下载调试符号。 可以通过在设置中添加下载URL或在环境中定义DEBUGINFOD_URLS来启用此功能。

缺失功能

与perf report相比，Hotspot缺少许多功能。其中一些计划在未来解决。其他可能永远不会实现。但请注意，以下功能目前在Hotspot中_不_可用：

• 表格中的列目前是硬编码的，而用户可能希望更改这些列以显示例如每个进程或线程的成本等。已添加基本的分组功能，但目前不计划实现像WPA那样更灵活的列排列。
• 许多更高级的功能，如--itrace、--mem-mode、--branch-stack和--branch-history，不受支持

没有超级用户权限的情况下使用perf进行记录

以sudo或root用户身份启动Hotspot不是一个好主意。例如，请参阅 以Root身份编辑文件 这篇文章。Issue #83在这方面也很相关。

但是没有超级用户权限，使用Hotspot的记录功能时可能会看到如下错误消息：

您可能没有收集统计信息的权限。
考虑调整/proc/sys/kernel/perf_event_paranoid：
  -1 - 完全不偏执
   0 - 禁止非特权用户访问原始跟踪点
   1 - 禁止非特权用户访问CPU事件
   2 - 禁止非特权用户进行内核分析

为了解决这个限制，Hotspot可以使用提升的权限自行运行perf。

导出文件格式

当前的数据导出仅限于只能被相同版本的Hotspot读取的格式。这使得与其他可视化工具的互操作几乎不可能。这是已知问题，未来将会改进。最值得注意的是计划支持导出到Web查看器，如perfetto或Mozilla profiler，但尚未实现。欢迎提交补丁！

Qt Creator

这个项目利用了Qt公司为其Qt Creator IDE创建的优秀的perfparser实用程序。如果您已经在使用Qt Creator，请考虑利用其集成的CPU使用分析器。

许可证

Hotspot根据GPL v2+许可。有关更多信息，请参阅LICENSE.GPL.txt， 或者如果您对本许可的任何条件不清楚，请联系info@kdab.com。
