RAFCON: 直观图形界面的机器人任务开发工具

RAFCON - 图形化机器人任务编程工具

RAFCON (RMC advanced flow control) 是一款功能强大的图形化任务编程工具,专门用于开发复杂的机器人任务。它由德国宇航中心(DLR)机器人与机电一体化研究所开发,旨在简化机器人系统的任务编程过程。

主要特性

• 层次化状态机: RAFCON使用层次化状态机来表示机器人程序,支持创建复杂的任务结构。

• 并发执行: 状态机支持并发状态执行,可以轻松实现多任务并行。

• 直观的图形界面: RAFCON提供了一个功能强大的图形用户界面,支持状态机的可视化创建、执行和调试。

• IDE式调试功能: 包含类似集成开发环境的调试机制,如断点、单步执行等。

• API生成: 除了图形界面,还可以通过RAFCON的API以编程方式生成状态机。

• 跨平台兼容: 使用Python开发,可在多种操作系统上运行。

• 插件扩展: 支持插件开发,可根据需要扩展功能。

• 硬件和中间件无关: 不依赖特定的硬件或中间件,适用范围广。

应用场景

RAFCON适用于多种机器人应用领域,包括但不限于:

• 服务机器人
• 搜索与救援任务
• 工业自动化
• 空间探索机器人

它能够帮助开发人员高效地处理各种复杂场景。

核心概念

RAFCON的核心是基于状态机的任务表示:

1. 状态机: 包含执行引擎和根状态。

2. 状态: 有四种类型:

   • 执行状态: 包含用户定义的Python函数
   • 层次状态: 可包含子状态
   • 并发状态: 子状态可并行执行
   • 库状态: 封装整个状态机以重用

3. 结果: 定义状态的可能退出状态。

4. 转换: 连接状态,定义执行流程。

5. 数据端口: 用于状态间的数据传递。

6. 执行引擎: 负责运行状态机,支持单步调试等功能。

图形用户界面

RAFCON的图形界面是其最显著的特点之一。主要组件包括:

• 图形化状态机编辑器: 核心组件,用于创建和编辑状态机。
• 状态编辑器: 编辑单个状态的属性。
• 库管理器: 管理可重用的状态机库。
• 状态机树: 显示状态机的层次结构。
• 全局变量管理器: 管理全局变量。
• 修改历史: 记录对状态机的修改。
• 执行历史: 跟踪状态机执行过程。
• 日志视图: 显示执行日志。

安装和使用

RAFCON可以通过pip安装:

pip install rafcon --user

安装完成后,可以通过以下命令启动RAFCON:

rafcon

对于多Python环境,可以使用:

python<your-version> -m rafcon

实际应用案例

RAFCON已在多个实际项目中得到应用,展示了其强大的能力:

1. SpaceBotCamp比赛: 在这个模拟月球探索的比赛中,RAFCON被用来控制移动机器人完成复杂的自主探索、定位和组装任务。团队使用RAFCON创建了一个包含750多个状态和1200多个转换的大型状态机,成功地在60分钟内完成了所有任务。

2. 远程监控: 在比赛中,RAFCON还被用作任务控制中心的一部分,实现了对机器人状态的远程监控。多个操作员可以同时观察状态机的执行情况,包括当前执行点和数据端口的值。

这些应用展示了RAFCON在复杂机器人任务编程和监控方面的强大功能。

结论

RAFCON填补了机器人编程领域的一个重要空白。它提供了一个直观的图形界面来创建复杂的机器人任务,同时保持了编程的灵活性。通过其状态机概念,RAFCON使得快速修改执行逻辑变得简单,无需深入的编程技能。

对于参与RoboCup等机器人比赛的团队来说,RAFCON是一个理想的任务控制工具。它已在类似的挑战中证明了自己的价值,能够有效地处理复杂的自主任务和远程监控需求。

RAFCON正在不断改进,计划在今年年底通过GitHub开源发布。随着文档的完善和实现的稳定,它有望成为机器人任务开发领域的重要工具。

参考链接

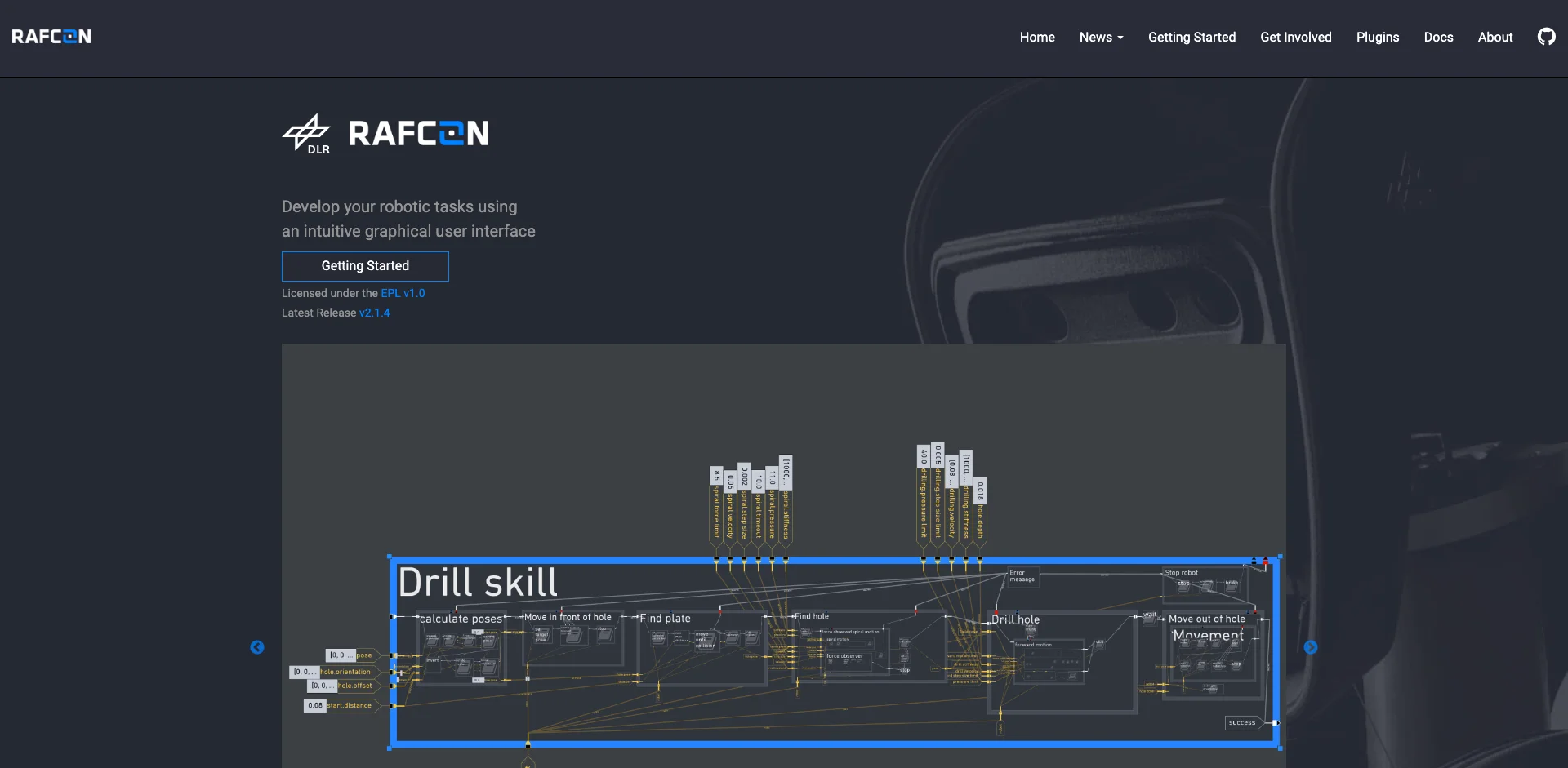

• RAFCON官方网站
• RAFCON GitHub仓库
• RAFCON文档

RAFCON为机器人任务开发带来了新的可能性,它的图形化编程方法和强大的功能使得复杂任务的开发变得更加直观和高效。无论是在研究、教育还是实际应用中,RAFCON都是一个值得关注和使用的强大工具。
