LiCSBAS: 一款强大的InSAR时间序列分析工具

LiCSBAS简介

LiCSBAS是一款强大的开源软件包,专门用于处理合成孔径雷达干涉测量(InSAR)的时间序列数据。它由日本地理空间信息局(GSI)的首席研究员Yu Morishita博士开发,旨在充分利用LiCSAR(Looking into Continents from Space with Synthetic Aperture Radar)项目提供的免费InSAR产品。

LiCSBAS的主要功能是对LiCSAR生成的解缠相位干涉图和相干性图进行时间序列分析,从而得到地表位移的时间序列和速率信息。这使得研究人员能够轻松地监测和分析大范围内的地表形变,如火山活动、地震变形、滑坡等地质灾害。

LiCSBAS的工作流程

LiCSBAS的处理流程主要分为两个阶段:数据准备和时间序列分析。

数据准备阶段

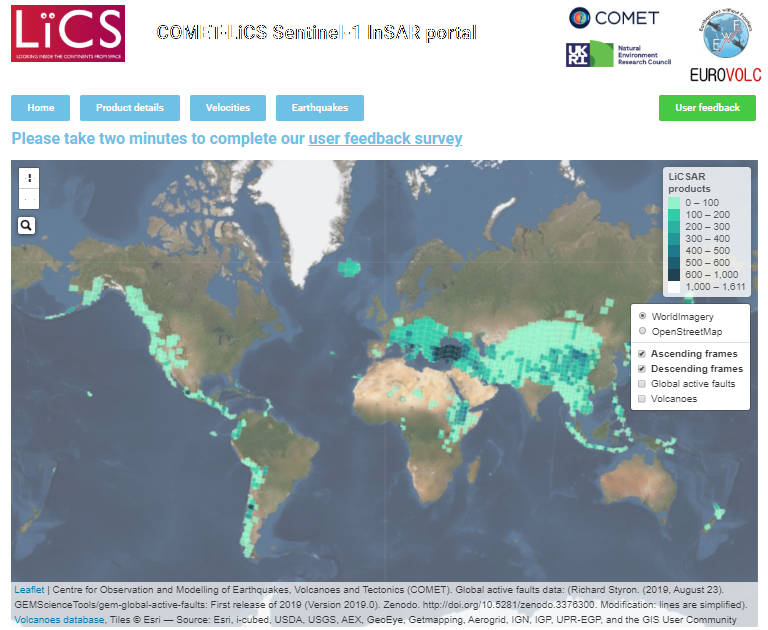

下载LiCSAR产品:从COMET-LiCS网站下载所需区域和时间段的解缠相位干涉图和相干性图。
数据预处理:对下载的数据进行必要的预处理,如裁剪感兴趣区域、去除低质量干涉图等。
大气校正:可选择使用GACOS(Generic Atmospheric Correction Online Service)进行大气相位延迟校正。
干涉图质量检查:对解缠相位质量进行评估,剔除不合格的干涉图。

时间序列分析阶段

小基线集(SBAS)反演:利用高质量的干涉图构建时间序列网络,反演得到累积形变。
时空滤波:对反演结果进行时空滤波,去除残余大气相位和轨道误差。
噪声评估:计算多种噪声指标,用于识别和剔除低质量像素。
后处理:进行最终的掩膜和滤波,得到高质量的形变速率和时间序列结果。
可视化:使用LiCSBAS提供的交互式工具可视化分析结果。

LiCSBAS工作流程图

LiCSBAS的应用案例

LiCSBAS已在全球范围内的多个研究中得到应用,展现出其强大的地表形变监测能力。以下是几个典型的应用案例:

日本全国城市地面沉降监测:

Morishita等人利用LiCSBAS对日本全国的城市地区进行了长达15年的地面沉降监测。研究结果揭示了日本城市地区普遍存在的地面沉降现象,为城市规划和地质灾害防治提供了重要参考。
火山活动监测:

在厄瓜多尔的桑盖火山(Sangay Volcano)研究中,研究人员使用LiCSBAS分析了约60平方公里区域的地表形变。通过对Sentinel-1卫星数据的处理,成功捕捉到了火山活动引起的地表变形。
滑坡监测:

在土耳其Bingol省的Kalekoy水库周边,研究人员利用LiCSBAS分析了2015年至2022年间的Sentinel-1 SAR时间序列数据。研究发现,水库蓄水和季节性积雪融化是引发周边山坡滑动的主要因素。
盐丘形变监测:

在伊朗的Shah-Gheyb盐丘研究中,科学家们使用LiCSBAS处理了2016年至2022年的InSAR数据。通过分析,他们不仅获得了盐丘的形变速率,还结合机器学习方法对未来的形变趋势进行了预测。

这些应用案例充分展示了LiCSBAS在地球科学研究中的广泛适用性和重要价值。

LiCSBAS的最新进展

虽然LiCSBAS原始版本自2022年起停止更新,但其衍生版本仍在持续发展:

LiCSBAS2:由原作者Yu Morishita开发维护的新版本,继承了原版LiCSBAS的核心功能,并进行了优化和扩展。
COMET版LiCSBAS:由COMET(地震、火山和构造观测与建模中心)团队维护的版本,专注于与LiCSAR系统的深度集成。

这些新版本不断吸收最新的InSAR处理技术和算法,为用户提供更加强大和易用的分析工具。

LiCSBAS的优势与局限性

优势:

开源免费:LiCSBAS完全开源,允许用户自由使用和修改代码。
自动化程度高:提供批处理脚本,可实现大规模数据的自动化处理。
多功能:集成了从数据下载到结果可视化的全套功能。
性能优异:针对大规模SAR数据处理进行了优化,计算效率高。
社区支持:活跃的用户社区提供技术交流和问题解答。

局限性:

学习曲线较陡:对InSAR原理和Linux环境要求较高。
数据依赖:处理质量很大程度上依赖于输入的LiCSAR产品质量。
计算资源需求:处理大区域或长时间序列数据时,需要较高的计算和存储资源。

结语

LiCSBAS作为一款功能强大的InSAR时间序列分析工具,为地球科学研究者提供了宝贵的数据处理平台。它不仅简化了复杂的InSAR数据处理流程,还通过其开源特性促进了技术创新和知识共享。尽管面临一些挑战,但LiCSBAS及其衍生版本仍在不断发展,相信未来会在地表形变监测、自然灾害评估等领域发挥更大的作用。

对于有志于InSAR技术应用的研究人员来说,掌握LiCSBAS无疑是一项重要的技能。随着卫星遥感技术的不断进步和数据获取的日益便利,LiCSBAS这类工具必将在地球观测和环境监测中扮演越来越重要的角色。
